Praticidade, sofisticação e funcionalidade para seu lar

Nas opções abaixo, verifique qual

modelo será ideal para o seu projeto.

Ralo Linear Sifonado -

Ralo Quadrado Oculto -

Ralo Linear Acoplado a Caixa Sifonada -

Ralo Linear Seco -

Ralo Oculto para canaleta de alvenaria -

Ralo Linear Sifonado - Tampa Oculta ou Inox Escovado

Modelo CBE (Com Borda de Espera para revestimento)

Este modelo recebe o piso em três lados, nas duas extremidades e na parte frontal, e no lado posterior recebe o revestimento. Indicamos sua instalação no box do banheiro, saunas e em todas as situações em que a parede receba algum tipo de revestimento.

Observação: Não utilize PU, silicone ou qualquer outro tipo de cola na fixação do piso na Tampa Oculta. Consulte o guia de instalação que acompanha o produto.

Ralo Linear Sifonado - Sistema de Sifonamento

Sistema de Sifonamento

Podendo ser ligado direto na rede de esgoto.

Modelo CBD (Com Borda Dupla para receber o piso)

Este modelo recebe o piso em toda a sua volta. Indicamos sua instalação fora do box e em locais afastados de paredes com revestimento.

(veja desenho abaixo).

Ralo Linear Sifonado - Instalação fora do box do banheiro

Dimensões do Ralo Linear Sifonado

Vista Frontal:

Este desnível de 4 mm é no comprimento de 60, 65 e 70 cm; nos demais tamanhos pode chegar até 9 mm.

Vista Lateral:

Este modelo atende ao seu projeto?

Ralo Quadrado - Somente com Tampa Oculta

Acoplado a Caixa Sifonada de PVC

Ralo Quadrado Oculto Residencial Acoplado a Caixa Sifonada
Ralo Quadrado Oculto Residencial Acoplado a Caixa Sifonada
Ralo Quadrado Oculto Residencial Acoplado a Caixa Sifonada

Observação: Não utilize PU, silicone ou qualquer outro tipo de cola na fixação do piso na Tampa Oculta. Consulte o guia de instalação que acompanha o produto.

Este modelo atende ao seu projeto?

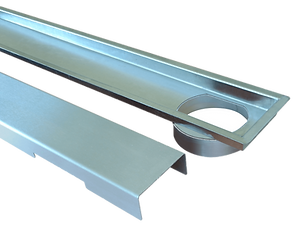

Ralo Linear Acoplado a Caixa Sifonada - Tampa Oculta ou Inox Escovada

Este modelo de ralo é indicado principalmente para reformas em apartamentos e em situações na qual já exista a Caixa Sifonada de PVC instalada em locais como box de banheiro, lavanderias, etc.

Fabricaremos o ralo mediante as medidas fornecidas (veja desenhos abaixo).

Teremos um excelente acabamento e uma perfeita capitação de água, isso tudo sem mexer na tubulação do esgoto existente.

Ralo Linear Acoplado a Caixa Sifonada Residencial
Ralo Linear Acoplado a Caixa Sifonada Residencial

Tampa Inox

Tampa Oculta

Lembrando: Fabricaremos este modelo de ralo mediante as medidas fornecidas pelo cliente. Segue desenho abaixo.

Ralo Linear Acoplado a Caixa Sifonada Residencial Sob medida
Ralo Linear Acoplado a Caixa Sifonada
Ralo Linear Acoplado a Caixa Sifonada
Ralo Linear Acoplado a Caixa Sifonada

 Observação: Não utilize PU, silicone ou qualquer outro tipo de cola na fixação do piso na Tampa Oculta. Consulte o guia de instalação que acompanha o produto.

Este modelo atende ao seu projeto?

Ralo Linear Seco - Diferentes Opções de Saída

Dimensões

Comprimento: De 60 cm a 1.00 m alternados a cada 10 cm.

Largura: 60 mm.

Base: Inox 304 Espessura # 0.8 mm.

Profundidade da Base nas Extremidades: 36 mm.

Profundidade Maior na Saída do Tubo: 45 mm.

Obs.: Desnível de 9 mm

Saída: 40 mm.

Tampa: Inox Escovado na Espessura # 0.8 mm

Dimensões

Comprimento: De 60 cm a 1.00 m alternados a cada 10 cm.

Largura: 60 mm.

Base: Inox 304 Espessura # 0.8 mm.

Profundidade da Base na Extremidade Menor: 36 mm.

Profundidade Maior na Saída do Tubo: 45 mm.

Obs.: Desnível de 9 mm.

Saída: 40 mm.

Tampa: Inox Escovado na Espessura # 0.8 mm

Dimensões

Comprimento: De 60 cm a 1.00 m alternados a cada 10 cm.

Largura: 60 mm.

Base: Inox 304 Espessura # 0.8 mm.

Profundidade da Base na Extremidade Menor: 14 mm.

Profundidade Maior na Saída do Tubo: 23 mm.

Obs.: Desnível de 9 mm.

Obs.: Com o piso acabado terá a profundidade =

Menor: 28 mm e Maior: 37 mm (medida da base + 14 mm do piso e argamassa)

Saída: 40 mm.

Tampa: Inox Escovado ou Oculta na Espessura # 0.8 mm

Dimensões

Comprimento: De 60 cm a 1.00 m alternados a cada 10 cm.

Largura: 60 mm.

Base: Inox 304 Espessura # 0.8 mm.

Profundidade da Base na Extremidade Menor: 14 mm.

Profundidade Maior na Saída do Tubo: 23 mm.

Obs.: Desnível de 9 mm.

Obs.: Com o piso acabado terá a profundidade =

Menor: 28 mm e Maior: 37 mm (medida da base + 14 mm do piso e argamassa)

Saída: 40 mm.

Tampa: Inox Escovado ou Oculta na Espessura # 0.8 mm

Este modelo atende ao seu projeto?

  • Este modelo tem como principal vantagem sua profundidade e a saída frontal, indicado em situações na qual o tubo de escoamento esteja com pouca profundidade.​

  • Do tubo até a parte superior da base tem 60 mm e no restante da base com sua profundidade reduzida tem 14 mm.

Este modelo atende ao seu projeto?

Ralo Oculto para Canaleta de Alvenaria

Este modelo é indicado para entorno de piscinas e áreas de lazer externas. Com sua tampa para receber qualquer tipo de piso, como porcelanato, mármore, etc, mesmo estando em contato direto com a luz solar, manterá uma temperatura confortável para os pés, o que não ocorrerá em ralos com tampa metálica, sendo que qualquer tipo de metal em contato direto com a luz solar atingirá temperaturas elevadas, podendo causar queimaduras principalmente em crianças.

A principal vantagem deste modelo é a facilidade que o profissional terá no processo de instalação e, consequentemente, um excelente acabamento final.

Nos desenhos abaixo fica fácil de entender.

Ralo Linear Oculto p/ Entorno de Piscina
Ralo Linear Tampa Oculta p/ Entorno de Piscina
Ralo Linear Oculto p/ Entorno de Piscina
Ralo Linear Oculto p/ Entorno de Piscina
Ralo Linear Oculto p/ Entorno de Piscina
Ralo Linear Oculto p/ Entorno de Piscina

1º Passo: Faça uma canaleta na extensão desejada, respeitando as medidas do desenho ao lado.

2º Passo: De início, dê acabamento somente no fundo da canaleta, aplicando o desnível necessário (o ideal é de 1%) para um bom escoamento da água para a tubulação.

3º Passo: Com o terreno ainda no contra-piso bruto, faça a fixação da Base/Caixilho do ralo; lembrando que a mesma servirá como talisca na hora de sarrafiar o desengrosso para receber o piso. Portanto, nesta etapa, teremos que já ter definido o desnível do piso, taliscando todo o terreno a receber o desengrosso.

Obs.: Compactar bem a Base/Caixilho com massa de modo que não fique falhas sob a mesma, principalmente nas bordas laterais, para que não se movimente com a dilatação natural do aço.

4º Passo: Dê acabamento nas laterais internas da canaleta (lembrando que no fundo já demos acabamento - 2º Passo); com massa de reboco apropriada à situação ou revestimento cerâmico.

5º Passo: Preencha as bandejas da Tampa Oculta com areia e cimento 2x1 e deixe secar para colar o piso posteriormente.

Obs.: Ao preencher as bandejas, certifique-se de que as mesmas estejam em uma base plana, para que não fique empenada após a secagem da massa. Não torça ou force a mesma, pois a tampa só terá sua resistência máxima após a colagem do piso e seu rejuntamento estarem concluídos.

6º Passo: Com os pisos já assentados nas áreas em torno do ralo, corte o piso na largura da bandeja da Tampa Oculta (já preenchida com areia e cimento 2x1 no 5º Passo).

Em seguida, cole o piso com argamassa no mesmo procedimento dos outros pisos.

Por fim, rejunte as bordas do piso para um bom acabamento.

Este modelo atende ao seu projeto?
